Китайская Народная Республика

г.Харбин

Паспорт оборудования

Печь обжиговая для производства кирпича из глины

Номер паспорта 1514
Номер гарантийных международных обязательств до экспорта 174
Оборудование произведено 2 квартал 2008 года
Механический завод «Аспен»
компании "Мега Пауэр Гонконг Групп Лимитед"

1. Чертёжи и фото

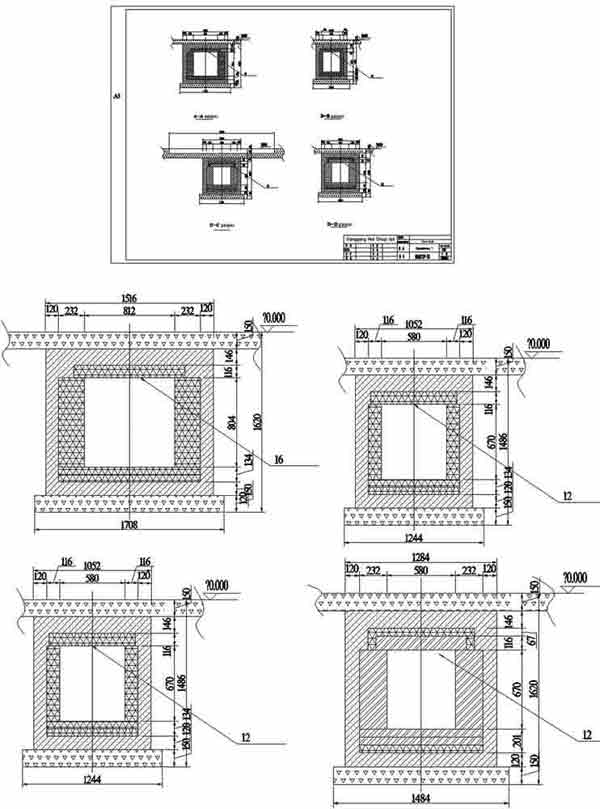

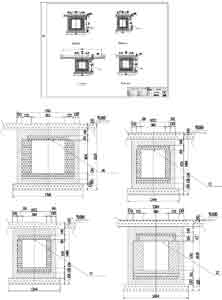

Чертеж 1
Масштаб 1:40

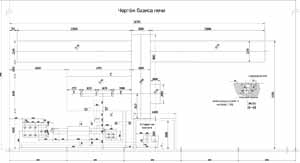

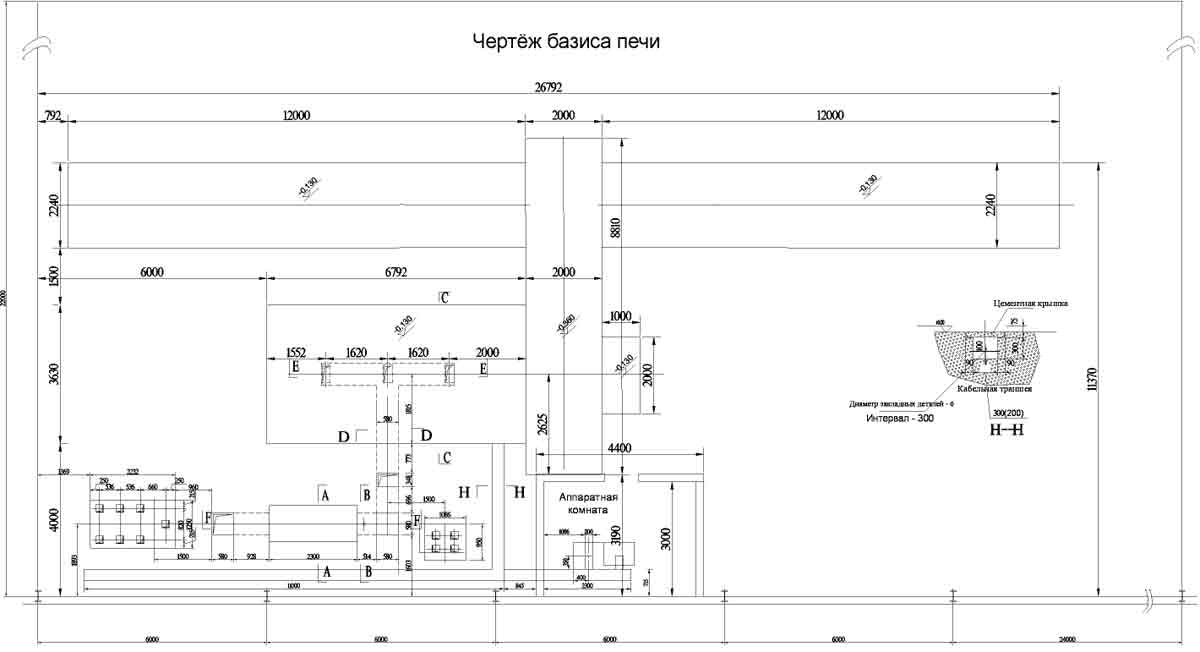

Чертеж 2
Масштаб 1:40

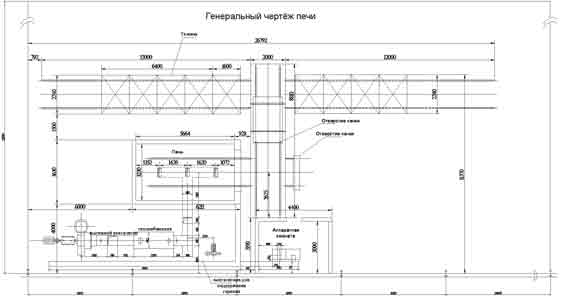

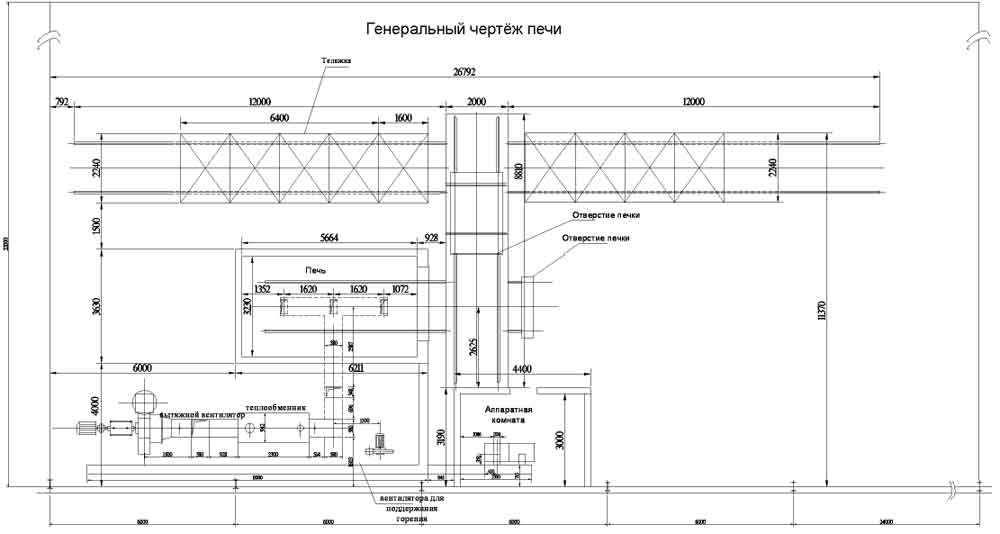

Чертеж 3

Чертеж 4

Чертеж 5

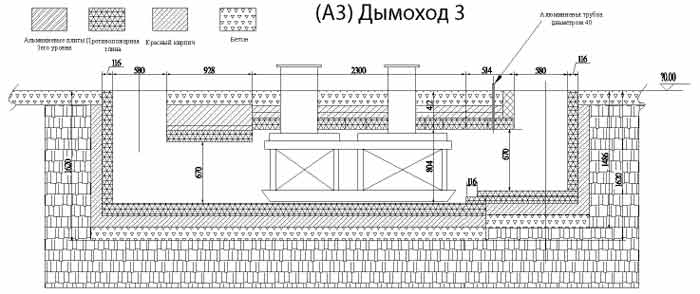

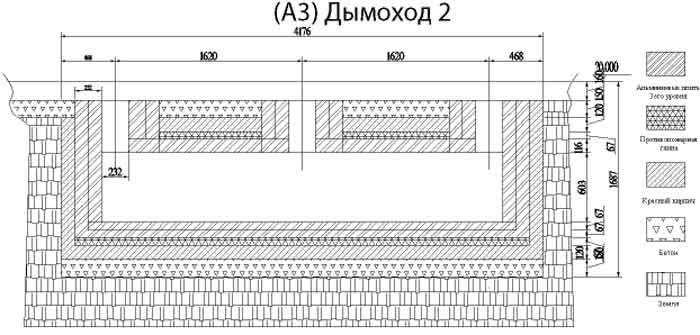

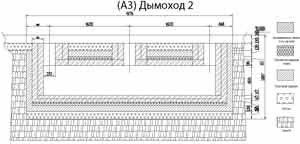

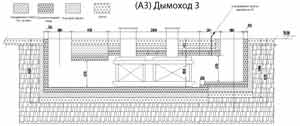

Дымоходы

Вентиляционные нагнетающие жар установки

Колёсные пары обжиговых тележек

Огнеупоры

Вытяжной вентилятор

Двери печи

Привод большого вытяжного вентилятора

Размещение огнеупоров в контейнере при экспортной отгрузке

Размещение дымоходов в контейнере при экспортной отгрузке

Огнеупорный кирпич

Шкаф управления

Размещение абразивов, монтажных труб , электродов и винкелей в контейнере

2.Технические параметры
Печь:
Объем топочного пространства: 18 м³.
Объем для производства изделий: 1.38 × 2.2 × 1.32 × 3 = 12 м³.
Проектная температура печи: 1400 ⁰С.
Нормальная температура обжига: 1350 ⁰С.
Внутренние габариты печи: 5.3 × 2.34 × 1.43 м.
Внешние габариты печи: 6.5 × 3.2 ×3 м.

3. Комплектация
Перечень огнеупорных материалов для печи:
Легкий муллит – 11 т.
Высокоглиноземистый легкий кирпич – 6 т.
Кирпич из легкой глины – 6 т.
Муллитовое волокно – 100 кг.
Высокоглиноземистое волокно – 500 кг.
Алюмосиликатное волокно – 2 т.
Высокоглиноземистый огнеупорный кирпич – 5 т.
Кирпич для потолка – 4 т.
Мастика – 3 т.
Высокоглиноземистая пудра – 4 т.
Кирпич из огнеупорной глины – 20 т.
Жароупорная глина – 3 т.
Высокоглиноземистые керамические трубы – 24 шт.

Дополнительное оборудование:
Каркас – 1 шт.
Тележки для печи – 9 шт.
Тележка для двери печи – 1 шт.
Рельсы – 144 м.
Бак для песка – 2 шт.
Шарнир – 4 комплекта.
Крепежные ролики – 4 комплекта.
Дымоход – 1 комплект.
Газопровод – 1 комплект.
Трубопровод для топочного воздуха – 1 комплект.
Запорный клапан – 2 шт.
Пластины для потолка печи – 1000 шт.
Мост-тележка – 1 шт.
Потолочная балка – 30 шт.
Горелки (200 000 кал) – 8 шт.
Вентилятор воздуха горения. Модель 9-19. Количество – 1 шт.
Вытяжной вентилятор. Модель 4-73. Количество – 1 шт.
Сильфонный манометр. 25 КПа. Количество – 4 шт.
Арматура для трубопровода – 8 комплектов.
Стандартные детали – 1 комплект.
Запасные части – 1 комплект.
Теплообменник – 1 шт.

Система управления
Прибор с микропроцессором
- Модель AI1708PW1W1W3L – 8 шт.;
- Модель AI501 – 3 шт.;
- Модель AI808PW1W1W3L4 – 1 шт.
Трансформатор частоты EV2000-4T0110G/0150P – 1 шт.
Интегрированный воспламенитель SBM – 8 шт.
Электромагнитный клапан DN25 – 8 шт.
Преобразователь сигнала давления HBP-800 – 1 шт.
Шкаф управления 2000*800*600 – 1 шт.
Система распределения электроэнергии – 1 комплект.
Электрокабели – 1 комплект.
Компенсирующий провод SC – 200 м.
Компенсирующий провод KC – 60 м.
Термоэлемент. Модель К. Количество – 3 шт.
Термоэлемент. Модель S. Количество – 8 шт.
Мост 2000*110*75 – 30 м.
Комплектующие детали.

4. Гарантийные обязательства
Гарантийный срок – срок действия гарантии на Оборудование 1год с момента пересечения границы КНР. Под гарантией понимается:
Гарантийный ремонт - комплекс операций по восстановлению исправности или работоспособности Оборудования и восстановлению ресурса Оборудования или его составных частей.
Гарантийное обслуживание (ГО) - обеспечение в течение установленного гарантийного срока соответствия качества поставленного Оборудования требованиям нормативной документации, ТУ, установленным образцам, условиям договора поставки и т.д., безвозмездное устранение несоответствий, выявленных потребителем в гарантийный период, замена Оборудования при его выходе из строя при условии соблюдения потребителем условий эксплуатации, хранения и транспортирования.
В течение одного года «Исполнитель» оказывается следующий набор услуг:

Наименование услуги	Срок исполнения	Примечание
Консультирование покупателей	1 день
Сертификация в органах росстандарта запасных частей поступающих из КНР	21 дней	При входе оборудования в РФ
Замена узлов и агрегатов, вышедших из строя вследствие заводских дефектов	5-30 дней	В зависимости от сложности ремонта
Проведение ремонтных работ	7-30 дней	В зависимости от необходимости ждать поставку фирменных запасных частей.
Выдача заключений о причинах происхождения дефекта	3-5 дней
Оформление получения и отправка потребителю гарантийных изделий произведённых на заводе-производителе	60 дней
Осуществление гарантийного ремонта	12- 30 дня	В зависимости от сложности ремонта
Передача и перевод вопросов- ответов возникших у потребителей в странах СНГ на завод производитель	3 дня
Внегарантийная поставка запасных частей	60 дней	В зависимости от сортамента
Полная замена отдельных агрегатов завода или мини завода в целом	90-180 дней	В зависимости от объёма подлежащего замене оборудования
Выдача копий утерянных документов	14 дней	Таможенных, транспортных, сертификаций, контрактов, инструкций по использованию.

«Производитель » принимает на себя исполнение работ, описанных в предыдущем разделе договора, по поступившей от «Покупателя» заявке.
В случае выхода из строя оборудования, в период действия заводской гарантии «Заказчик» предоставляет «Производитель » заявку с описанием возникших проблем и дефектов задание в письменном виде.
В течение трёх рабочих дней «Производитель» обязан выдать заключение является ли данный случай гарантийным. В случае признания случая не гарантийным данное утверждение должно быть мотивированно.
Заключение «Производителя» может быть обжаловано у руководства завода производителя.
Решение завода-производителя по классификации гарантийных случаев является окончательными и обязательными для исполнения «Производителем».
Договор считается выполненным после истечения годичного срока нахождения оборудования в РФ, если на 365 день «Покупатель » не заявил претензий в оговоренном в настоящем договоре порядке.
«Производитель» правомочен давать разрешение на использование при ремонте узлов и деталей российского производства.
Если выход из строя оборудования произошёл не по вине производителя, а «Покупатель» желает приобрести запасные части у «Исполнителя» то их поставка осуществляется на договорной основе, цена и условия поставки вырабатываются путём переговоров.
В случае использования при ремонте не заводских узлов, а изделий, произведённых в РФ или других странах, «Исполнитель» решает все вопросы по возмещению затрат возникших при их приобретении.
Стоимость доставки до «Покупателя» запасных частей и агрегатов оплачивает завод-производитель.
«Производитель» обязан оказывать услуги с надлежащим качеством.
«Производитель» отвечает за сервисное обслуживание оборудования ,но не несёт ответственность за поставку, её сроки, комплектность поставки ,качество продукции и прочие вопросы находящиеся в компетенции завода-производителя.
«Покупатель» отвечает за использование оборудования по назначению, согласно инструкций и правил. В случае нарушения правил по обслуживанию и использованию приведших к выходу из строя оборудования, ответственность за это несёт «Покупатель».

«Покупатель»______________

С заявками обращаться в сервисный центр завода по адресу:
г. Харбин Компания КНР «Лунюнв» Провинция Хэйлунцзян Китайская Народная Республика
Проспект Нанжилу квартал Синхен корпус F
тел 86 -13903612274

Директор сервисного центра Ван Тинин
